可设置108_KMC/TKMC,107_KMC
|
充值机 107_RDN（有外壳）点击打开 可设置108_KMC/TKMC,107_KMC |
| 充值机 107_RD/107_RD103(有外壳的） |

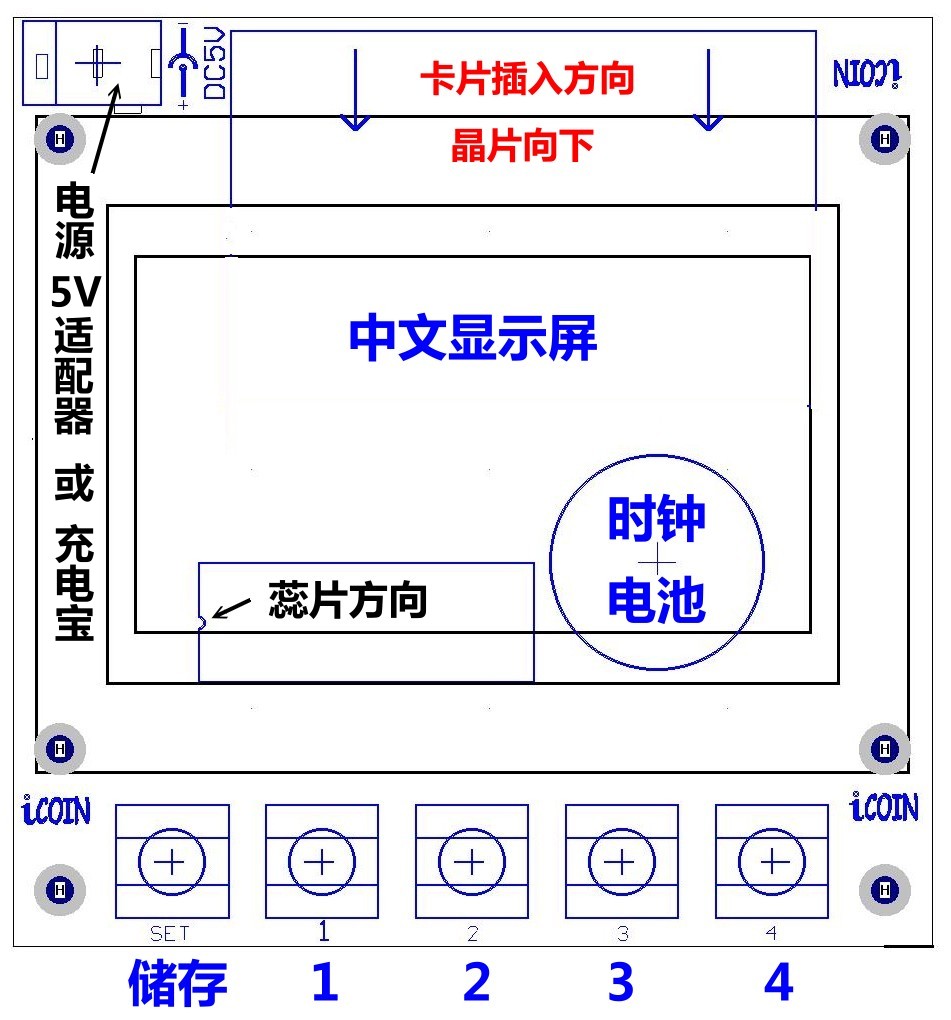

| 107_RD 电路板各部件 |
|
|
|
|
| 新的卡片必须先充值一次再使用 | |

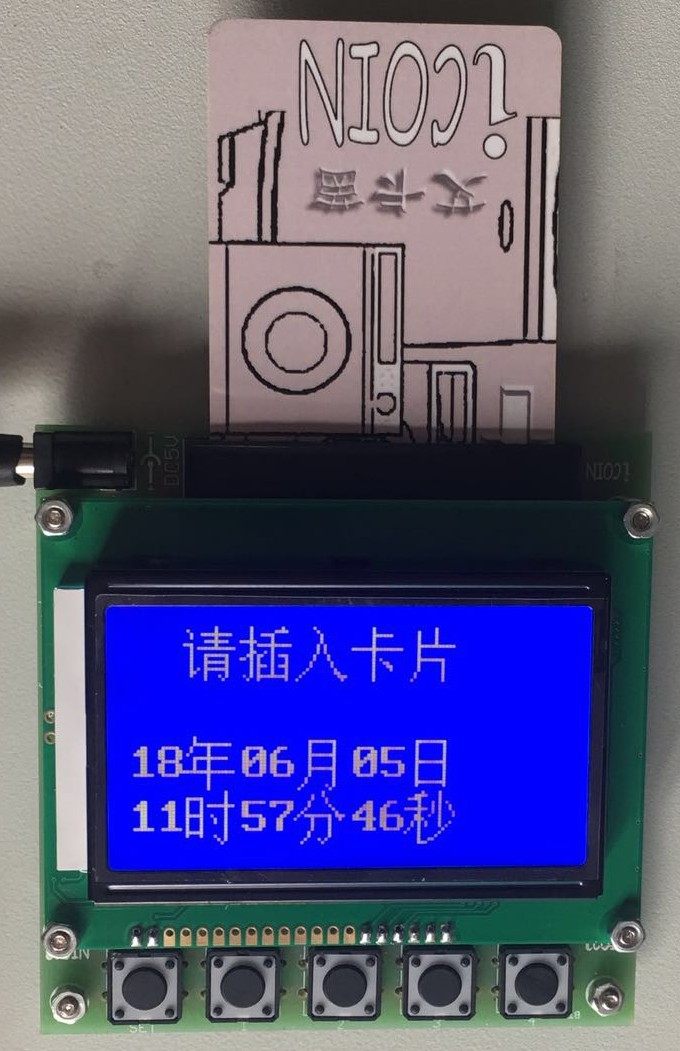

| 待机画面 | |
 |
没有插入卡片的时候 按钮（SET）进入修改时间 按钮（3）读充值收入
|
 |
新的107_RD103（有外壳的） 待机画面 |
| 插入消费卡充值的画面 | |
 |
消费卡显示101元 充值金额0元 按下（SET）按钮 消费卡就会清零 |
 |
充值金额0元,按下（SET）按钮选择 1.按下（SET）按钮，清零，2.取卡离开 3.按下按钮（4），可以查看消费卡消费记录 4.按下按钮（3），可以查看消费卡余额 |
 |
新的107_RD103（有外壳的） 这里没有按钮4功能 |
 |
新的107_RD103（有外壳的） 按下按钮（3）查看上次余额，上次消费 按一下按钮4，会跳回上一个画面
|
 |
按下按钮（3） 查看上次余额，本次余额 |
 |
消费卡清零,有效期也改了 |
 |
这里充值1,000元 按下（SET）按钮，充值 |
 |
因为充值100元赠送1元 所以卡片金额为1,010元 有效期也自动更改了，在这里 按下按钮（4）可以查看消费卡消费记录 |
| 插入10号卡 | |
 |
按钮（4）循环1～12 按钮（SET）=储存 取出卡片后下面的部分就不会储存了 |
 |
最多只能设置250元 每个按钮循环0～9 按钮（SET）=储存 取出卡片后下面的部分就不会储存了 |
 |
每个按钮循环0～9 按钮（SET）=储存 取出卡片后下面的部分就不会储存了 |
 |
最后的画面 |
| 插入2号卡（型号103读卡机用） | |
 |
设置本张2号卡的机器码，每个按钮循环0～9 插入卡片阅读机，就会更改卡片阅读机的机器码 4/5号卡插入卡片阅读机会自动记录对应的机器码，以后就只能使用在对应的卡片阅读机 |
| 插入3号卡（型号103读卡机用） | |
 |
新的107_RD103（有外壳的） 增加复制功能 |
 |
新的107_RD103（有外壳的） 会显示103 |
| 新的107_RD103（有外壳的）设置方法都是一样的 | |
 |
每个按钮循环0～9 按各型号卡片阅读机说明设置譬如港币一个5元的硬币 投币一个就发送5个投币信号 不使用投币器的,设置1 |
 |
单位：分钟 按各型号卡片阅读机说明设置 每个按钮循环0～9 |
 |
按各型号卡片阅读机说明设置，消费卡低于设置的金额，插入会有警告声，而且不能消费 每个按钮循环0～9 |
 |
按各型号卡片阅读机说明设置 消耗电流3.5～4A以下 每个按钮循环0～9 |
 |
按各型号卡片阅读机说明设置 消耗电流7.5～8A以下，7.5～8A以上，扣费相同 每个按钮循环0～9 |
 |
按各型号卡片阅读机说明设置 没有使用（耗电/闲置）时的扣费 每个按钮循环0～9
|
 |
最后的画面 按钮（SET） |
 |
最后的画面 |
| 查询充值收入 | |
 |
在待机画面,按按钮（3） 不储存,按按钮（3） 按按钮（SET）=储存 |
| 插入1号卡,修改1号卡的时间 | |
 |
（型号103读卡机用） |
| 卡片损坏时 | |
 |
当卡片损坏会显示（请取卡） 如果是消费卡，按下按钮（4） 其它的卡片请勿使用本功能，否则会出现乱码 |
|
|
查看上次余额，本次余额 |
| 卡片损坏时新的107_RD103（有外壳的） | |
 |
显示这个画面表示卡片已经损坏 |
 |
有显示按（2）清零 可以清零,重新充值 如果清零后还是这样就是卡片已经损坏 |
